Urządzenia radiowe EC SYSTEM

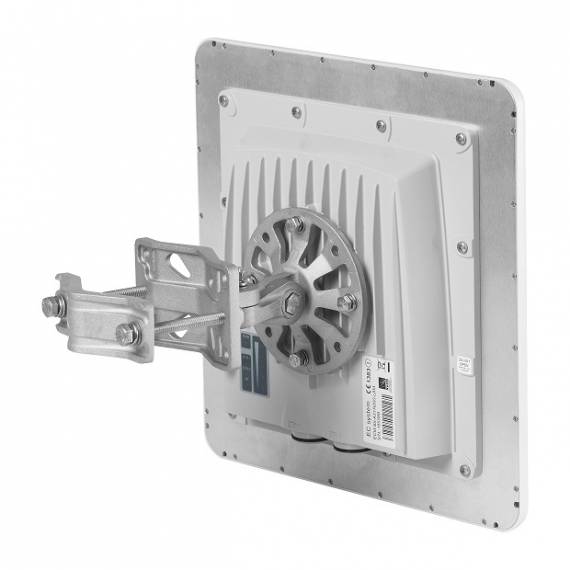

Urządzenie bezprzewodowe Punkt-Punkt

Portfolio produktów EC SYSTEM oferuje szerokopasmowy Punt-Punkt operujące w paśmie częstotliwości 3.1 GHz do 6.4 GHz, gwarantujące wysokie przepustowości do 1000 Mb/s. Radiowe Systemy szerokopasmowego dostępu obejmują najnowocześniejsze technologie takie jak MIMO,OFDM,TDD. Wyjątkowe możliwości interfejsów bezprzewodowych zapewniają optymalizację działania umożliwiając dużą wydajność spektrum i działanie bez zakłóceń w środowiskach o dużym zagęszczeniu fal radiowych i w warunkach wielościeżkowych. EC SYSTEM urządzenia bezprzewodowe radiowe 3 GHz, 5GHz a 6GHz mogą być wdrażane w topologiach Punkt-Punkt oraz Punkt-Wielopunkt-Punkt.  Radiowe Systemy firmy EC SYSTEM spełniają obowiązujące EU przepisy i normy i są wykorzystywane przez wiodących operatorów sieci, dostawców usług oraz korporacje, instytucje publiczne, które wymagają stabilnych i niezawodnych łączy o dużej przepustowości.

Zaawansowane funkcje sieciowe:

  • Ethernet-over-IP tunneling
  • ARP protocol support
  • MAC/IP filtering
  • Full-fledged 2nd layer switch
  • RIPv2/OSPFv2/static routing
  • L2/L3 Firewall
  • NAT (multipool,H.323-aware)
  • DHCP client/server/relay
  • wykorzystując synchronizację TDD
  • GPS synchronizację  GPS

Radio

  • Automatyczna kontrola szybkości transmisji
  • Automatyczna kontrola mocy nadawania
  • Automatyczne uczenie się na odległość
  • Voice/RTP Aware Superpacketing
  • Channel Time Adjustment
  • Spectrum Analyzer mode
  • Channel testing tools

Jakość usługi (QoS)

  • 16 kolejek priorytetowych
  • Obsługa IEEE 802.p
  • Obsługa IP TOS / DiffServ
  • Pełna obsługa głosowa
  • Ograniczenie ruchu (abletute, relative, mixed)
  • Przekierowanie ruchu

Najważniejsze parametry EC SYSTEM

  • Łączna przepustowość łącza do 1 Gigabit/s
  • Duży zasięg - do 100 km
  • Full Outdoor IP67
  • Outdoor Units: -40C +60C,100% wilgotność
  • Prosta instalacja i konserwacja
  • Wyjątkowo prosta instalacja i konserwacja
  • Szerokości kanałów 3.5 / 5/7/10/14/15/20/28/30/40 MHz
  • Implementacje LOS (linia widzenia) i NLOS (bez linii wzroku)
  • Zaawansowane wsparcie jakości usług
  • Niezawodna i wytrzymała konstrukcja

Kluczowe zastosowania urządzenia radiowego EC SYSTEM Punk-Punkt

  • 4G / LTE / WiMAX BTS wysokowydajne rozwiązanie bezprzewodowe typu Punkt-Punkt (Backhaul)
  • Infrastruktura WISP o dużej przepustowości
  • USŁUGI TRIPLE-PLAY
  • Łączność bezprzewodowa między budynkami przy prędkościach Fast Ethernet
  • Redundant Cellular Native-IP backhaul
  • Ekonomiczna alternatywa dla łączy mikrofalowych lub linii przewodowych
  • Połączenia bezprzewodowe w obszarach odległych
  • NLOS (Non Line Of Sight)
  • Niezawodne tworzenie kopii zapasowych dla linii światłowodowych, bezprzewodowe Łącze Optyczne (FSO)  lub łączy fal milimetrowych

Numer  Przepustowość doAntenaTRX Moc mW Pasmo częstotliwości,GHz

Zalecana odległość

Opis

Pobierz
P5G-CR1501000 Mbps2xN-type2x150 mW4.9-6.0 up to 60 km1 Gigabit Point-to-Point, 2xN-type RF connectors, 2xGigabit Ethernet, 1xSFP port, GPS receiver, 2x150 mW transmit power ecm-p5g.pdf
P5G-A23R1501000 Mbps23 dBi2x150 mW4.9-6.0 up to 25 km1 Gigabit Point-to-Point, 23 dBi zintegrowana antena, 2xGigabit Ethernet, 1xSFP port, GPS receiver, 2x150 mW transmit power ecm-p5g-a23r150.pdf
P5-A26R1501000 Mbps26 dBi2x150 mW4.9-6.0 up to 35km1Gigabit Point-to-Point, 26 dBi zintegrowana antena, 2xGigabit Ethernet, 1xSFP port, GPS receiver, 2x150 mW transmit power
P5G-A28R1501000 Mbps28 dBi2x150 mW4.9-6.0up to 50 km1 Gigabit Point-to-Point, 28 dBi zintegrowana antena, 2xGigabit Ethernet, 1xSFP port, GPS/GLONASS receiver, 2x150 mW transmit power
P5CR500480 Mbpsexternal500 4.9-6.0 100+ km2xN type RF connectors,2xGigabit Ethernet,1xSFP port, GPS receiverecm-p5-cr500-500m.pdf
P5A23R500480 Mbps23 dbi 500 4.9-6.0 up to 30 km23 dBi izintegrowana antena, 2xGigabit Ethernet, 1xSFP port, GPS receiver ecm-p5-a23r500-500m.pdf
P5A26R500480 Mbps26 dBi 500 4.9-6.0 30+ km26 dBi zintegrowana antena, 2xGigabit Ethernet, 1xSFP port, GPS receiver
P5A28R500480 Mbps28 dBi 500 4.9-6.0 up to 60 km28 dBi zintegrowana antena, 2xGigabit Ethernet, 1xSFP port, GPS receiverecmp5a28r500.pdf
H5DA23R500280 Mbps23 dBi 500 4.9-6.0 up to 30 km23 dBi izntegrowana antena, Gigabit Ethernet, instant DFS
H5A23R500280 Mbps23 dBi 500 4.9-6.0 30+ km23 dBi zintegrowana antena, Gigabit Ethernet ecm-h5-a23r200.pdf
H5A26R500280 Mbps26 dBi 500

4.9-6.0

30+ km26 dBi zintegrowana antena, Gigabit Ethernet
H5D26R500280 Mbps26 dBiup to 500

4.9-6.0

30+ km26 dBi integrovaná anténa, Gigabit Ethernet, instant DFS
H5DA28R500280 Mbps28 dBiup to 500

4.9-6.0

up to 60 km28 dBi izntegrovana antena, Gigabit Ethernet, instant DFS
H5A28R200280 Mbps28 dBiup to 500 mW

4.9-6.0 GHz

up to 60 km28 dBi zintegrovanna antena, Gigabit Ethernetecm-h5-a28r200.pdf
H5CR500280 Mbpsconnectorizedup to 500

4.9-6.0

60+km with external high-gain antenna2xN type RF connectors, Gigabit Ethernetecm-h5b-cr500.pdf
H5DCR500280 Mbpsconnectorizedup to 500

4.9-6.0

60+km with external high-gain antenna2xN type RF connectors, Gigabit Ethernet, instant DFS
S5A19R63Lx8/20/50/180 Mbps19 dBi63

4.9-6.0

up to 10 kmintegrated 19 dBi dual polarity antenna, 1xFast Ethernetecm-s5-a19r.pdf
S5A23R63Lx8/20/50/180 Mbps23 dBi63

4.9-6.0

up to 25 kmizintegrowana 23 dBi dual polarity antena, 2xFast Ethernet ecm-s5-a23r.pdf
S5A23R500Lx8/20/50/180 Mbps23 dbi500

4.9-6.0

up to 25 kmzintegrowana 23 dBi dual polarity antena, 2xFast Ethernetecm-s5-a23r.pdf
S5A26R63180 Mbps26 dBi500

4.9-6.0

25+ kmzintegrowana 26 dBi dual polarity antena, 2xFast Ethernet
S5A26R500180 Mbps26 dBi500

4.9-6.0

25+ kmzintegrowana 26 dBi dual polarity antenna, 2xFast Ithernet
S5A28R63180 Mbps28 dBi63

4.9-6.0

up to 35 kmzintegrowana 28 dBi dual polarity antenna, 2xFast Ethernetecm-s5-a28r.pdf
S5A28R500180 Mbps28 dBi500

4.9-6.0

up to 35 kmzintegrowana 28 dBi dual polarity antenna, 2xFast Ethernetecm-s5-a28r.pdf
S5CR63Lx8/20/50/180 Mbpsconnectorized63

4.9-6.0

up to 70 km with high-gain external antenna2xN typ RF connectors,2xFast ethernet (POE out)ecm-s5-cr.pdf
S5CR5008/20/50/180 Mbpsconnectorized500

4.9-6.0

up to 70 km with high-gain external antenna2xN typ RF connectors,2xFast ethernet (POE out)ecm-s5-cr.pdf

Punkt-Punkt EC Link 6 GHz

NumerPrzepustowość doAntenaTRX Moc mW Pasmo częstotliwości,GHzZalecana odległośćOpisPobierz
P6CR500480 Mbpsfor external antenna500 6.0-6.425 up to 100 km2xN type RF connectors, 2xGigabit Ethernet,1xSFP port, GPS receiver
P6A24R500480 Mbps24 dBi antenna500 6.0-6.425 30 km24 dBi zintegrowana antena,1xSFP port, GPS receive
P6A27R500480 Mbps27 dBi antenna500 6.0-6.425 60 km27 dBi zintegrowana antena,1xSFP port, GSP receiver
H6CR200280 Mbpsfor external antenna200 6.0-6.425 80+ km2xN typ RF connectors, Gigabit Ethernet
H6A24R200280 Mbps24 dBi 200 6.0-6.425 30 km24 dBi zintegrowana dual polarity antena, Gigabit Ethernet
S6CR200Lx8/20/50/180 Mbpsexternal antenna200 6.0-6.425 70 km2x N type RF connector,2xFast Ethernet (POE out)
S6A19R200Lx8/20/50/180 Mbps19 dBi 200 6.0-6.425 10 km19 dBi zintegrowana dual polarity antena,1xFast Ethernet
S6A24R200Lx8/20/50/180 Mbps24 dBi200 6.0-6.425 25 km24 Bi integrated dual polarity antenna,1xFast Ethernet (POE out)
S6A27R200180 Mbps27 dBi200 6.0-6.425 50 km27 dBi zintegrowana dual polarity antena, 1xFast Ethernet (POE out)
NumerPrzepustowość doAntenaTRX Moc mWPasmo częstotliwości,GHOpisZalecana odległośćPobierz
H3CR200280 Mbpsconnectorized200

3.1-3.4 3.4-3.7  3.9-4.0

Gigabit Ethernet,2xN-type RF connectors80+km with high gain external antenna
H3A19R200280 Mpbs19 dBi200

3.1-3.4

3.4-3.7 3.9-4.0

19 dBi dual-polarity antenna, Gigabit Ethernetup to 20 km
H3A22R200280 Mbps22 dBi200

3.1-3.4

3.4-3.7 3.9-4.0

22 dBi dual polarity antenna, Gigabit Ethernetup to 30 km
S3A19R200Lx8/20/50/180 Mbps19 dBi200

3.1-3.4

3.4-3.7 3.9-4.0

19 dBi dual polarity antenna, 2xFast Ethernet (POE out),capacity upgradable by software keyup to 20 km
S3A22R200Lx8/20/50/180 Mbps22 dBi200

3.1-3.4

3.4-3.7 3.9-4.0

22 dBi dual polarity antenna, 2xFast Ethernet (POE out),capacity upgradable by software keyup to 30 km
S3CR200Lx8/20/50/180 Mbpsconnectorized200

3.1-3.4

3.4-3.7 3.9-4.0

2XNtype RF connector,2xFast Ethernet (POE out)60+ km with high gain external antenna
