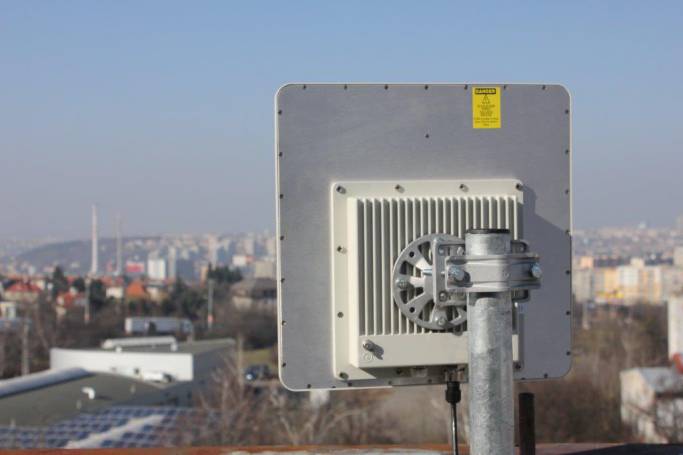

EC SYSTEM Punkt zu Punkt Radioverbindung

Punkt zu Punkt Richtfunksystem

Das EC SYSTEM Punkt-zu-Punkt Richtfunksystem für Radio Funkverbindung is eine professionelle drahtlose Lösung im lizenzfreien Fequenzband 5 gHz (4.9-6.0 GHz) und 6GHz (6.0-6.425 GHz) und in der Lizenzplicht Frequenzbereich 3 GHz (3.1-4.0 GHz), die Kapazität bis zu 1 Gbit/s mit einer Gruppe von Best-in Class-Funktionen und Vorteilen verbindet. Das kabellose radio Punkt-zu-Punkt System unterstützt das Edge-radio-Protokoll un bietet eine hohe spektrale Effizienz und drahtlose Übertragung für Entfernung bis 100 Km. Das Wireless EC SYSTEM Punkt zu Punkt 3GHz, 5GHz und 6GHz bietet ein breites Portfolio verschiedener Lösungen wie hohe Leistung, erweiterte QoS-Funktionen, moderne Funktechlologieen wie MIMO (Multiple Input/Multiple Output), OFDM (Orthogonal Frequenz-Division Multiplexing) und TDM an. Die Erhöhung der Kapazitüat von 8Mbps bis 300 Mbps kann nur mit dem Software Schlüssel gehandelt werden. Die Unterstützung des Datendurchsatz bis 1 Gbps ermöglicht den Firmen, Internet Service Provide und Operator die Entwicklung Schritt für Schritt und alle Backhauling-Anwendungen zu profitieren davon.

Die Kabellose Punkt-zu Punkt Brücke (Bridge) von EC SYSTEM bietet Wireless ISPs und anderen Dienstanbietern eine volle flexible und konfigurierbare  Punkt-zu-Punkt Richtfunk Gerät, womit sie ein professionelles drahtloses Nezwerk mit geringem Stromverbrauch und erstklassigen Parametern bauen können.

Bedeutende Vorteile des EC SYSTEM Wireless Punkt-zu-Punkt Richtfunksystem
  • Ein robustes Design von EC SYSTEM drahtloses Gerät garantiert eine zuverlässige Funktionalität unter schwierigen klimatischen Bedingunge.
  • Flexibilität und Zuverslässigkeit des EC SYSTEM wireless Punkt-zu Punkt
  • Einfach und schnell Netzwerkintegration
  • 4G/LTE/WIMAX BTS Hochleistungs-Wireless Backhaul
  • WISP-Infrastruktur-Backhaul mit Kapazität bis 1 Gbit/s
  • TRIPLE-PLAY Dienst
  • Konstengüstige Aternative zur Mikrowellenverbindungen oder Kabelleitung
  • NLOS - Backhauling mit niedrigeren Frequenzbänden
  • Kleines Zell-Backhaul
  • Zuverlässiges Backup fär Glasfaserleitungen
  • Träger Backhaul
Bedeutende Eigenschaften des EC SYSTEM drahtlosen Punkt-zu-Punkt System
  • Multiple Input-Multiple Output -MIMO 2X2
  • Pay as you Grow - Software erwieterbare Kapazität
  • Datendurchsatz bis zu 1 Gigabit/s
  • Kanalbreiten 3.5/5/7/10/14/15/20//28/30/40 MHz
  • LOS (Sichtverbindung) und NLOS (Nicht-Sichtverbindung)
  • Erweiterte Service-Qualität
Radioeigenschaften
  • Stimm/RTP Aware-Superpaket
  • Automatische Bitratenkontrolle
  • Automatische Sendeleistungseinstellung
  • Spektrum Analysator-Modus
  • TDD-Synchronisierung äber GPS-Empfänger
  • Verschlösselung AES 128
  • Dynamisch adaptives Polling
  • Automatische Over-the-Air-Firmware-Upgrade
Service Qualität QoS
  • 16 Prioritätswarteschlngen
  • IEE 802:p Unterstützung
  • IP TOS/DiffServ Unterstätzung
  • Traffic Beschränkung - absolute, relativ, gemischt
  • Traffic umlenkung
  • Triple-Play
Sicherheitsfunktionen
  • Sturm
  • Passwortschutz
  • SSH Protokoll
Vernetzung
  • ARP-Protokollunterstützung
  • MAC/IP -Filterung
  • RIPv2/OSFPFv2/statisches Routing
  • Tunneling -Ethernet-über IP, IP über IP, L2/L3 Firewall
  • NAT - Multi-Tool, H3:323
  • DHCP-Client/SERVER/RELAY

Anwendung:

  • Bachhaul in Telecom-Markt, Öl-und Gasindustrie
  • GSM/3G/LTE Backhaul
  • WISP Backhaul und ISP Neztwerk
  • NLOS Backhaul
  • LAN-bis-LAN Verbindung
  • Netzwerk-Zugangslösung mit hoher Reichweite und hoher Kapazität
  • Outdoor Videoüberwachtung und öffentliche Sicherheit
  • Punkt-zu-Punkt-Drahtlosnetzwerke
  • Träger Backhaul

Wireless Punkt-zu Punkt 5GHz

Bezeichnung Net DatendurchsatzAntenneTRX Leistung mWFrequenz  GHz

Distanz bis zu

Beschreibung

Download
P5G-CR1501000 Mbps2xN-type2x150 mW4.9-6.0 up to 60 km1 Gigabit Point-to-Point, 22XNtype RF Steckverbindung ,2xGigabit Ethernet, 1xSFP port, GPS Empfänger, 2x150 mW Senderleistung ecm-p5g.pdf
P5G-A23R1501000 Mbps23 dBi2x150 mW4.9-6.0 up to 25 km1 Gigabit Point-to-Point, 23 dBi integrierte Antenne, 2xGigabit Ethernet, 1xSFP port, GPS Empfänger, 2x150 mW Senderleistung ecm-p5g-a23r150.pdf
P5G-A26R1501000 Mbps26 dBi2x150 mW4.9-6.0 up to 35km1Gigabit Point-to-Point, 26 dBii ntegrierte Antenne , 2xGigabit Ethernet, 1xSFP port, GPS receiver, 2x150 mW transmit power
P5G-A28R1501000 Mbps28 dBi2x150 mW4.9-6.0up to 50 km1 Gigabit Point-to-Point, 28 dBi integrierte Antennei 2xGigabit Ethernet, 1xSFP port, GPS/GLONASS receiver, 2x150 mW transmit power
P5CR500480 Mbpsexternal500 4.9-6.0 100+ km2xN type RF Steckverbindung,2xGigabit Ethernet,1xSFP port, GPS receiverecm-p5-cr500-500m.pdf
P5A23R500480 Mbps23 dbi 500 4.9-6.0 up to 30 km23 dBi integrierte Antenne,2xGigabit Ethernet, 1xSFP port, GPS receiver ecm-p5-a23r500-500m.pdf
P5A26R500480 Mbps26 dBi 500 4.9-6.0 30+ km26 dBi integrierte Antenne, 2xGigabit Ethernet, 1xSFP port, GPS receiver
P5A28R500480 Mbps28 dBi 500 4.9-6.0 up to 60 km28 dBi integrierte Antenne, 2xGigabit Ethernet, 1xSFP port, GPS receiverecmp5a28r500.pdf
H5DA23R500280 Mbps23 dBi 500 4.9-6.0 up to 30 km23 dBi integrierte Antenne, Gigabit Ethernet, instant DFS
H5A23R500280 Mbps23 dBi 500 4.9-6.0 30+ km23 dBi integrierte Antenne, Gigabit Ethernet ecm-h5-a23r200.pdf
H5A26R500280 Mbps26 dBi 500

4.9-6.0

30+ km26 dBi integrierte Antenne, Gigabit Ethernet
H5D26R500280 Mbps26 dBiup to 500

4.9-6.0

30+ km26 dB iintegrierte Antenne, Gigabit Ethernet, instant DFS
H5DA28R500280 Mbps28 dBiup to 500

4.9-6.0

up to 60 km28 dBi integrierte Antenne, Gigabit Ethernet, instant DFS
H5A28R200280 Mbps28 dBiup to 500 mW

4.9-6.0 GHz

up to 60 km28 dBi integrierte Antenne, Gigabit Ethernetecm-h5-a28r200.pdf
H5CR500280 Mbpsconnectorizedup to 500

4.9-6.0

60+km with external high-gain antenna2xN type RF Steckverbindung, Gigabit Ethernetecm-h5b-cr500.pdf
H5DCR500280 Mbpsconnectorizedup to 500

4.9-6.0

60+km with external high-gain antenna2xN type RF Steckverbindung, Gigabit Ethernet, instant DFS
S5A19R63Lx8/20/50/180 Mbps19 dBi63

4.9-6.0

up to 10 kmintegrierte 19 dBi dual polarity Antenne, 1xFast Ethernetecm-s5-a19r.pdf
S5A23R63Lx8/20/50/180 Mbps23 dBi63

4.9-6.0

up to 25 kmintegrierte 23 dBi dual polarity Antenne, 2xFast Ethernet ecm-s5-a23r.pdf
S5A23R500Lx8/20/50/180 Mbps23 dbi500

4.9-6.0

up to 25 kmintegrierte23 dBi dual polarity Antenne, 2xFast Ethernetecm-s5-a23r.pdf
S5A26R63180 Mbps26 dBi500

4.9-6.0

25+ kmiintegrierte 26 dBi dual polarity Antenne, 2xFast Ethernet
S5A26R500180 Mbps26 dBi500

4.9-6.0

25+ kmintegrierte 26 dBi dual polarity Antenne, 2xFast Ethernet
S5A28R63180 Mbps28 dBi63

4.9-6.0

up to 35 kmintegrierte 28 dBi dual polarity Antenne, 2xFast Ethernetecm-s5-a28r.pdf
S5A28R500180 Mbps28 dBi500

4.9-6.0

up to 35 kmintegrierte 28 dBi dual polarity Antenne, 2xFast Ethernetecm-s5-a28r.pdf
S5CR63Lx8/20/50/180 Mbpsconnectorized63

4.9-6.0

up to 70 km with high-gain external antenna2xN typ RF Steckverbindung,2xFast ethernet (POE out)ecm-s5-cr.pdf
S5CR5008/20/50/180 Mbpsconnectorized500

4.9-6.0

up to 70 km with high-gain external antenna2xN typ RF Steckverbindung,2xFast ethernet (POE out)ecm-s5-cr.pdf

Wireless Punkt zu Punkt 6.0GHz

BezeichnungNet DatendurchsatzAntenneTRX Leistung mWFrequenz  GHzDistanz bis zuBeschreibungDownload
P6CR500480 Mbpsfor external antenna500 6.0-6.425 up to 100 km2xN type RF Steckverbindung, 2xGigabit Thernet,1xSFP port, GPS receiver
P6A24R500480 Mbps24 dBi antenna500 6.0-6.425 30 km24 dBi integrierte Antenne,1xSFP port, GPS receive
P6A27R500480 Mbps27 dBi antenna500 6.0-6.425 60 km27 dBi integrierte Antenne ,1xSFP port, GSP receiver
H6CR200280 Mbpsfor external antenna200 6.0-6.425 80+ km2xN typ RF Steckverbindung, Gigabit Ethernet
H6A24R200280 Mbps24 dBi 200 6.0-6.425 30 km24 dBi integrierte Antenne dual polarity , Gigabit Ethernet
S6CR200Lx8/20/50/180 Mbpsexternal antenna200 6.0-6.425 70 km2x N type RF Steckverbindung ,2xFast Ethernet (POE out)
S6A19R200Lx8/20/50/180 Mbps19 dBi 200 6.0-6.425 10 km19 dBi iintegrierte Antenne dual polarity ,1xFast Ethernet
S6A24R200Lx8/20/50/180 Mbps24 dBi200 6.0-6.425 25 km24 Bi integrierte Antenne dual polarity ,1xFast Ethernet (POE out)
S6A27R200180 Mbps27 dBi200 6.0-6.425 50 km27 dBi integrierte Antenne dual polarity , 1xFast Ethernet (POE out)

Wireless Punkt-zu-Punkt Frequenzband 2.3-2.9 GHz

BezeichnungKapazität bis zu AntenneRadioleistung  mWFrequenz GHzBeschreibung Distanz bis zu
ECM-P2-CR500500 Mbps2xN Steckverbindung für externale Antenne500 mW2.3-2.9 GHz2XNtype RF Steckverbindung ,2xFast Ethernet (POE out),2xGigabit Ethernet, 1xSFP port, GPSreceiver, 500 mW Senderleistung  100 km
ECM-P2-A19R500500 Mbps19 dBi 500 mW2.3-2.9 GHz19 dBi integrate Antenne 2xGigabit Ethernet, 1xSFP port, GPS Empfänger, 500 mW Senderleistung  30 km

Wireless Punkt-zu-Punkt Frequenzbereich 3GHz

BezeichnungKapazität bis zu Antenne

Radioleistung

mW

Frequenz    GHzBeschreibungDistanz bis zuDownload
H3CR200280 Mbps2xN Steckverbindung für externale Antenne200

3.1-3.4 3.4-3.7  3.9-4.0

Gigabit Ethernet,2xN-type RF Steckverbindung80+km
H3A19R200280 Mpbs19 dBi200

3.1-3.4

3.4-3.7 3.9-4.0

19 dBi dual-polarity Antenne, Gigabit Ethernetup to 20 km
H3A22R200280 Mbps22 dBi200

3.1-3.4

3.4-3.7 3.9-4.0

22 dBi dual polarity Antenne, Gigabit Ethernetup to 30 km
S3A19R200Lx8/20/50/180 Mbps19 dBi200

3.1-3.4

3.4-3.7 3.9-4.0

19 dBi dual polarity Antenne, 2xFast Ethernet (POE out), Erhohung der Kapazität mit Software Schlüsser möglichup to 20 km
S3A22R200Lx8/20/50/180 Mbps22 dBi200

3.1-3.4

3.4-3.7 3.9-4.0

22 dBi dual polarity Antenne, 2xFast Ethernet (POE out),Erhohung der Kapazität mit Software Schlüsser möglichup to 30 km
S3CR200Lx8/20/50/180 Mbps2xN Steckverbindung für externale Antenne200

3.1-3.4

3.4-3.7 3.9-4.0

2XNtype RF Steckverbindung ,2xFast Ethernet (POE out)60+ km
